一．簡介
ETCR2800-WS接地電阻無線監測系統為無線網絡型，無線網絡系統通過RS232、RS485、GSM/GPRS通訊協議傳輸數據，由主通訊器(集中器)、GSM/GPRS收發模塊、SIM通訊卡、監控軟件、電源適配器、電腦等組成，適合于遠距離或礦井下接地電阻監測。無線網絡系統不受距離限制。
監控軟件可以時時顯示被測接地電阻值，可以設置自動監控記錄時間，間隔記錄時間為1～200小時，記錄數據自動存儲報表，方便歷史查詢、分析監測點接地阻值的變化情況。適用于庫房、輸電線路桿塔接地；地下礦井設備接地；氣象防雷接地；石油化工接地；通訊接地；鐵路設施接地；建筑接地、電氣設備接地等等。
二．技術規格
功 能 | 回路接地電阻在線監測、金屬回路聯結電阻在線監測、接地狀況監測。 |
電 源 | 無線網絡通訊器：9VDC，150mA Max.(內置GSM模塊) |
溢出指示 | 顯示值大于500Ω時，系統軟件顯示“OLΩ”符號 |
接線標識 | 紅/棕色---電源輸入正； 黑色---電源輸入地； 藍色---RS485信號正； 灰色---RS485信號負； 白---屏蔽地； (電源輸入地與屏蔽地可以短路連接) |
通訊方式 | 有線網絡：RS232、RS485通信協議 無線網絡：RS232、RS485、GSM通信協議 |
網絡點數 | 無線網絡：1～100個接地點，可擴展 |
通訊距離 | 無線網絡：不限制 |
報警指示 | 有 |
報警設置 | 有 |
數據顯示 | 有 |
外形尺寸 | 無線網絡通訊器：230mm×160mm×105mm |
質 量 | 無線網絡通訊器：1300g |
工作溫濕度 | -20℃～55℃；20％RH～90％RH |
溫濕度誤差 | 不超過5% |
地線干擾電流 | 應避免 |
外部磁場 | ＜40A/m |
外部電場 | ＜1V/m |
功 耗 | 無線網絡通訊器：150mA Max. |

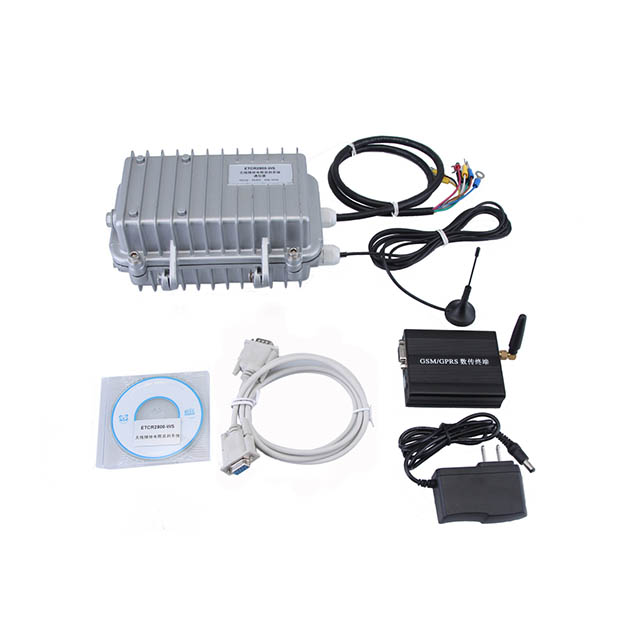

隨機附件 | 通訊器：1件；RS232通訊線：2根；軟件光盤：1件；GPRS接收模塊：1件；GPRS發送模塊：1件；手機卡：2個（自購） |
